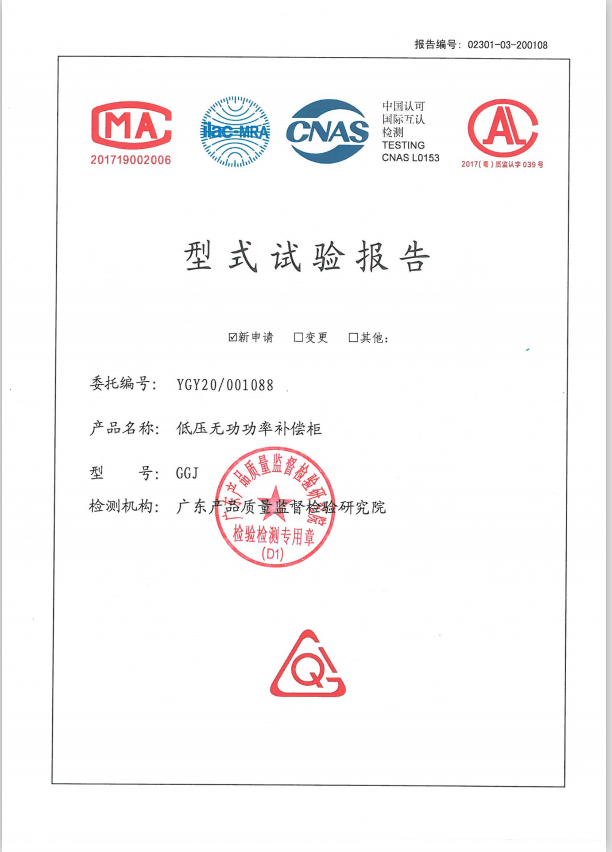

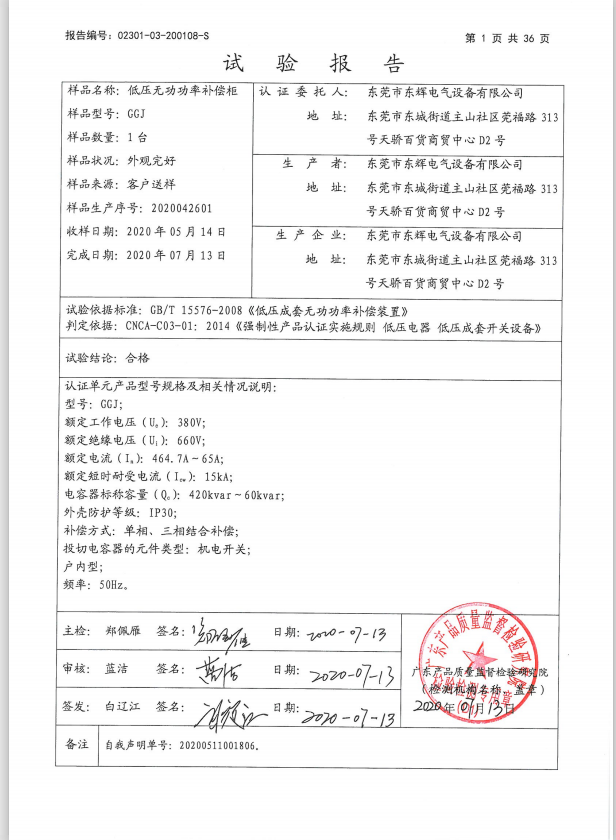

GGJ电容补偿柜实验报告

发布时间：2021-03-28 11:33:58 丨 浏览次数：901

GGJ型低压无功功率补偿柜

无功功率补偿装置在电力供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补尝装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

产品特点

▶执行标准：GB/T14549、GB/T15576;

▶环境温度：-25℃～+55℃，相对温度≤90%RH(25℃);

▶额定工作电压：三相四线，系统电压220V～1650V，可依据用户要求；

▶谐波吸收率：3次、5次谐波平均90%，7次、11次谐波平均达85%；

▶单台最大无功补偿容量：405kvar;

▶保护功能：过流保护、过热保护、过压保护；

▶装置启动及停机方式：自动、手动；

▶连续工作温升：电感器温度不大于60℃，电容器温升不大于30℃；

▶显示：电压、电流、无功、有功、功率因数等11种参数；

▶柜型：GGD、GCK、GCS、MNS等标准柜体。
